Heizregister
Lueftung/Entfeuchtung — mit WRG der stille Dauerlaeufer. Teil der gläsernen Familie — wie BESS, Biogas, BHKW.
Außenluft → Frischluft → WRG → Heizregister → Halle → Fortluft
Lueftung/Entfeuchtung — mit WRG der stille Dauerlaeufer. Teil der gläsernen Familie — wie BESS, Biogas, BHKW.

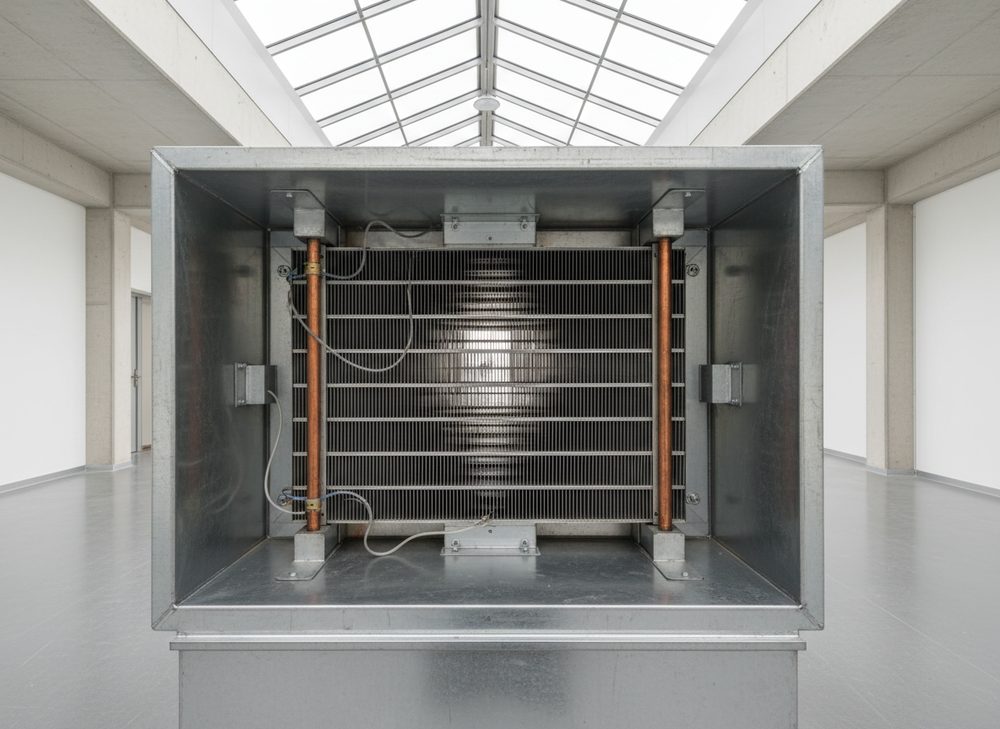

Das Heizregister erwärmt die Zuluft nach der Wärmerückgewinnung auf den Sollwert — es deckt nur die Restwärme, die die WRG nicht liefert.
Läuft es trotz intakter WRG stark mit, ist das ein Zeichen für zu hohe Lüftung oder eine schwache WRG. Die KI hält Nachheizung minimal.
Entfeuchtung mit Waermerueckgewinnung (DIN 1946-4, 36.000 m3/h):
Gewerke-Übersicht: die 12 Stationen →
Belegt an einer realen europäischen Bäder-Referenzanlage (anonymisiert).
Überschlag aus Mess-/Auslegungswerten. Nullbezug-Fenster real (gemessen).
Geerdet auf DIN 19643, VDI 2089, DGfdB und GEG 2024. Register-genau, keine erfundenen Zahlen.
Bei zu hoher Hallenfeuchte (rH > 65 %) wird traditionell die Außenluftrate erhöht — was im Winter den Wärmeverlust verdoppelt. Modern: Entfeuchtungs-Wärmepumpe (Sorptionsrad oder reversibler Verdichter), entzieht der Hallenluft direkt Wasser ohne Außenluft-Erhöhung. Investition 30-80 k€ je nach Größe, Amortisation 4-7 Jahre. Bei Referenzbad mit Hallenbad-Lüftung 16.000 m³/h und kalten Wintern könnte ein Sorptionsrad 30-50 % der Heizenergie für Lüftung sparen.
Grundlage: VDI 2089 Bl.1
VDI 2089 Bl.1 definiert das Sollklima Schwimmhalle: Lufttemperatur 30 °C ± 2 K, relative Feuchte 55 % ± 5 %. Außenluft-Volumenstrom mindestens 30 m³/h pro Person bei voller Belegung, mindestens 4 L/(s·m² Wasseroberfläche) im Grundmodus. Für Referenzbad mit 355 m² Hallenbad-Wasseroberfläche: 4 × 355 × 3,6 = 5.112 m³/h Mindestvolumen, real nach VDI-Empfehlung 16.000 m³/h für Komfort und Schadstoffabfuhr (Trihalogenmethane). Wärmerückgewinnung über Plattenwärmetauscher mit Effizienz 65-75 % Standard.
Grundlage: VDI 2089 Bl.1
DGfdB-Richtlinie R 65.10 setzt die Reihenfolge bei Sanierungen: 1) Verluste reduzieren (Hülle, Beckenabdeckung, Schwallbehälter dämmen, Lüftungs-WRG), 2) Wärme rückgewinnen (WRG, Abwasserwärme, Filter-Rückspülung als WP-Quelle), 3) Effizient erzeugen (WP > BHKW > Gas). Diese Hierarchie ist für ISEK-Anträge entscheidend: Fördermittelgeber prüfen, ob Verluste vor der Erzeugungs-Investition reduziert wurden. Konkret für Referenzbad: Schwallbehälter dämmen (K03), Nachtabdeckung Freibad (K10), RLT-WRG-Wartung (K01) müssen vor oder mit der WP-Installation umgesetzt sein.
Grundlage: DGfdB R 65.10
DIN 1946-4 regelt Lüftungstechnik mit hygienischen Anforderungen. Für Schwimmhallen: Filterklasse F7 minimum, Wartungsintervall 6 Monate. WRG-Plattenwärmetauscher müssen Tauwasser ableiten können. Hygiene-Inspektion alle 2 Jahre (Vermerk im Wartungsbuch). Schwimmhallen-spezifisch: durch Trichloramine korrosionsbeständige Materialien (V4A, Kunststoff) im Abluftstrom; Aluminium-WT sind nicht zulässig im Schwimmhallen-Lüftungs-Fortluftstrom.
Grundlage: DIN 1946-4
Dieselbe gläserne KI-Methode für Ihre Anlage — Verstehen, Live, KI, Nutzen. Sprechen wir darüber.
Per WhatsApp fragen → E-Mail schreibenGehört zum Gewerk
Dieses Bauteil ist Teil der Station Klima, Heizung & Lüftung. Wer den Überblick über das Gewerk sucht statt der Bauteil-Tiefe, fängt dort an: Klima, Heizung & Lüftung →
Der gleiche Grundgedanke wie in jeder Gewerke-Station: read-only mitlesen, nichts fernsteuern, nichts abfließen lassen.
Die Auswertung von Heizregister läuft auf einem Rechner in Ihrem Haus. Angebunden wird read-only über Modbus, M-Bus oder die vorhandene Gebäudeleittechnik — ohne Eingriff in die Regelung. Das Sprachmodell, das Ihnen die Anlage erklärt, läuft ebenfalls lokal.
Damit verlässt kein Messwert und keine Betriebsinformation das Gebäude. Kein Cloud-Konto, kein Hersteller-Portal, keine Abhängigkeit von einer fremden Verfügbarkeit. Fällt die Internetverbindung aus, misst und rechnet das System weiter.
Mehr dazu: KI ohne Datenabfluss →
Was mitgelesen werden kann, kann auch eingeplant werden. Jede Schnittstelle wird je Hersteller belegt, nicht geraten.
Anlagentechnik: Modbus TCP/RTU und M-Bus an Zählern, Wechselrichtern, Wärmepumpen und Wärmemengenzählern; SunSpec bei PV-Wechselrichtern; die vorhandene GLT über ihre Schnittstelle.
Service-Roboter: Reinigungs- und Transportroboter melden Ladezustand, Ladeleistung und Einsatzzeit. Genau diese drei Größen machen sie planbar: Die Flotte lädt dann, wenn PV liefert oder der Preis unten ist — und nicht gleichzeitig mit der Lastspitze des Hauses.
Die Gewerke-Station Service-Roboter → zeigt das für das ganze Haus. Dort sind die Flottenwerte ausdrücklich als Planungswerte gekennzeichnet, nicht als Messung.
Jedes Bauteil ist ein Verbraucher im selben Netzanschluss. Was es zieht, entscheidet mit darüber, ob der PV-Strom im Haus bleibt, ob der Speicher gerade laden oder entladen sollte und ob die Viertelstunden-Spitze steht oder fällt.
Deshalb wird dieses Bauteil nicht für sich optimiert, sondern zusammen mit Erzeugung und Speicher.
