Das gläserne Hotel · WARMWASSER

Zirkulationsring

Warmwasser — Speicher, Ladung und Zirkulation. Teil der gläsernen Familie — wie BESS, Biogas, BHKW.

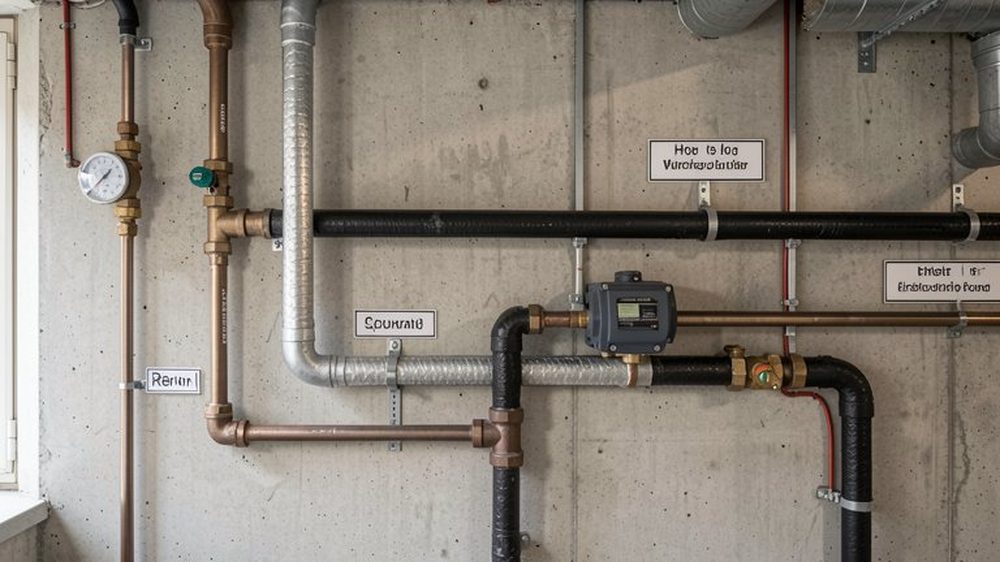

Zirkulationsring
Speicher → Zirkulationspumpe → Leitungsring → Zapfstellen
Gläsern in 4 Schritten

Verstehen → Live sehen → Was die KI macht → Ihr Nutzen

Schritt 1 von 4
1
Verstehen
2
Live sehen
3
Was die KI macht
✓
Ihr Nutzen

Was ist Zirkulationsring?

Der Zirkulationsring hält die Leitungen warm, damit am Hahn sofort Warmwasser kommt. Er ist ein Dauerverbraucher: er läuft rund um die Uhr, auch wenn niemand zapft.

Der Legionellenschutz gibt die Untergrenze vor — nach DVGW W 551 mindestens 55 °C im Zirkulations-Rücklauf, in den USA nach dem jeweils geltenden Standard (z. B. ASHRAE 188). Alles darüber ist bezahlter Verlust, alles darunter ist ein hygienisches Risiko. Der Betriebspunkt liegt knapp über der Grenze.

Was hier gemessen wird

  • Zirkulations-Vorlauf und -Rücklauf — die Spreizung über den Ring
  • Volumenstrom und Leistungsaufnahme der Zirkulationspumpe
  • Zeitanteil unter der Hygienegrenze
  • Ringverlust = Spreizung × Volumenstrom

So binden wir das an — read-only

  • Vor- und Rücklauffühler am Ring per Modbus oder aus der GLT.
  • Zirkulationspumpe per Modbus — Drehzahl, Leistung, Betriebsstunden.
  • Wärmemengenzähler im Ring, wo vorhanden — sonst wird der Verlust gerechnet.

Schema (nativ, live)

Warmwasser — Speicher, Ladung und Zirkulation.

SpeicherLeitungsringZapfstellen

Gewerke-Übersicht: die 12 Stationen →

Live —

…
lädt

Was die KI macht

  • Hält den Rücklauf knapp über der Hygienegrenze statt pauschal heiß.
  • Senkt den Volumenstrom in zapfschwachen Zeiten, ohne die Grenze zu unterschreiten.
  • Erkennt eine schrumpfende Spreizung — Hinweis auf eine defekte Rückschlagklappe.
  • Weist Strangabgleich nach, wenn einzelne Stränge dauerhaft kälter zurückkommen.

Belegt an einer realen europäischen Bäder-Referenzanlage (anonymisiert).

Ringverlust

…

Überschlag aus Mess-/Auslegungswerten. Nullbezug-Fenster real (gemessen).

Normen & Regelwerk

Was die Normen fordern — Zirkulationsring

Geerdet auf DIN 19643, VDI 2089, DGfdB und GEG 2024. Register-genau, keine erfundenen Zahlen.

Warum kostet die Zirkulation mehr als das gezapfte Warmwasser?

Der Ring gibt 24 Stunden am Tag Wärme an die Umgebung ab, unabhängig von der Zapfung. In Häusern mit langen Leitungen und geringer Zapfmenge übersteigt dieser Dauerverlust die eigentlich genutzte Warmwassermenge.

Grundlage: Anlagentechnik

Darf man die Zirkulation nachts abschalten?

In Trinkwasserinstallationen ist das hygienisch heikel: längere Stagnation bei lauwarmen Temperaturen begünstigt Legionellenwachstum. Der sichere Weg ist, den Umlauf zu senken statt ihn abzustellen — die Temperaturgrenze bleibt eingehalten.

Grundlage: Anlagentechnik

Was verrät die Spreizung über den Ring?

Ist sie sehr klein, fließt viel Wasser ohne Wärmeabgabe im Kreis — meist Fehlzirkulation über eine defekte Klappe. Ist sie sehr groß, kommt der Rücklauf zu kalt zurück und die Hygienegrenze gerät in Gefahr.

Grundlage: Anlagentechnik
