Das gläserne.Hotel
Das gläserne Hotel · WARMWASSER

Trinkwarmwasser-Speicher

Warmwasser — Speicher, Ladung und Zirkulation. Teil der gläsernen Familie — wie BESS, Biogas, BHKW.

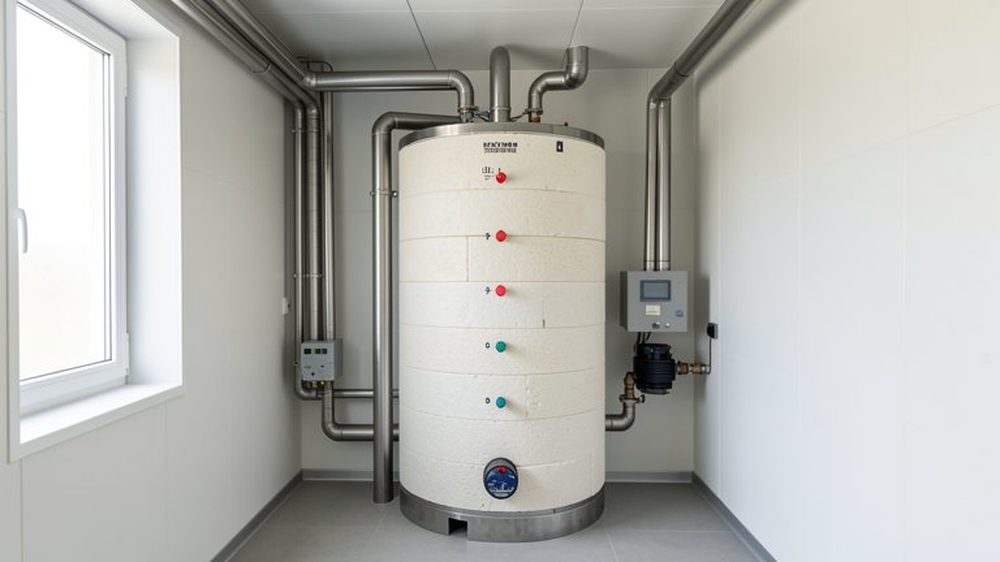

Trinkwarmwasser-Speicher
Erzeuger → Ladekreis → Schichtspeicher → Zapfstellen
Gläsern in 4 Schritten

Verstehen → Live sehen → Was die KI macht → Ihr Nutzen

Schritt 1 von 4
1
Verstehen
2
Live sehen
3
Was die KI macht
✓
Ihr Nutzen

Was ist Trinkwarmwasser-Speicher?

Der Schichtspeicher trennt Erzeugung und Zapfung: oben heiß für die Entnahme, unten kalt für die Nachladung. Je sauberer die Schichtung, desto mehr nutzbares Volumen steckt im gleichen Behälter.

Geladen wird über eine Frischwasserstation oder einen Wärmeübertrager. Eine zu hoch eingestellte Ladepumpe zerstört die Schichtung — der Speicher wird lauwarm statt geschichtet und verliert nutzbare Kapazität.

Was hier gemessen wird

  • Speichertemperatur oben und unten — die Schichtung selbst
  • Ladeleistung und Ladedauer je Zyklus
  • Zapfmenge über den Wärmemengenzähler
  • Bereitschaftsverlust in Stunden ohne Zapfung

So binden wir das an — read-only

  • Speicherfühler oben und unten per Modbus oder aus der Gebäudeleittechnik.
  • Wärmemengenzähler im Ladekreis per M-Bus — Wärme, Volumen, Vor- und Rücklauf.
  • Ladepumpe über ihre Modbus-Schnittstelle (Drehzahl, Leistung).

Schema (nativ, live)

Warmwasser — Speicher, Ladung und Zirkulation.

ErzeugerSchichtspeicherZapfstellen

Gewerke-Übersicht: die 12 Stationen →

Live —

…
lädt

Was die KI macht

  • Erkennt eine zerstörte Schichtung daran, dass sich oben und unten angleichen.
  • Legt die Nachladung in PV- und Niedrigpreis-Stunden, solange die Zapfprognose es zulässt.
  • Misst den Bereitschaftsverlust in zapffreien Nächten — der Wert zeigt die Dämmqualität.
  • Meldet eine wachsende Ladedauer bei gleicher Wärmemenge — Hinweis auf Verkalkung.

Belegt an einer realen europäischen Bäder-Referenzanlage (anonymisiert).

Bereitschaftsverlust

…

Überschlag aus Mess-/Auslegungswerten. Nullbezug-Fenster real (gemessen).

Normen & Regelwerk

Was die Normen fordern — Trinkwarmwasser-Speicher

Geerdet auf DIN 19643, VDI 2089, DGfdB und GEG 2024. Register-genau, keine erfundenen Zahlen.

Warum ist die Schichtung im Speicher so wichtig?

Nur der heiße obere Teil ist sofort nutzbar. Vermischt sich der Inhalt, sinkt die nutzbare Kapazität, obwohl der Speicher gleich groß bleibt — und die Nachheizung läuft öfter.

Grundlage: Anlagentechnik

Woran erkennt man einen verkalkten Wärmeübertrager?

Die Ladedauer wächst bei gleicher übertragener Wärmemenge, und die Spreizung im Ladekreis wird kleiner. Beides ist messbar, lange bevor die Leistung sichtbar einbricht.

Grundlage: Anlagentechnik

Wie groß ist der Bereitschaftsverlust?

Das lässt sich nur an der konkreten Anlage messen: in einer zapffreien Nacht fällt die Speichertemperatur um einen bestimmten Betrag. Genau daraus wird der Verlust berechnet — eine pauschale Zahl wäre geraten.

Grundlage: Anlagentechnik

Weitere Pool-Welten

Durch die 40 Wizards blättern

← ZurückKochtechnik▦ Alle 40 Bauteile
Gläsern sehen

Ihre Anlage genauso gläsern sehen?

Dieselbe gläserne KI-Methode für Ihre Anlage — Verstehen, Live, KI, Nutzen. Sprechen wir darüber.
