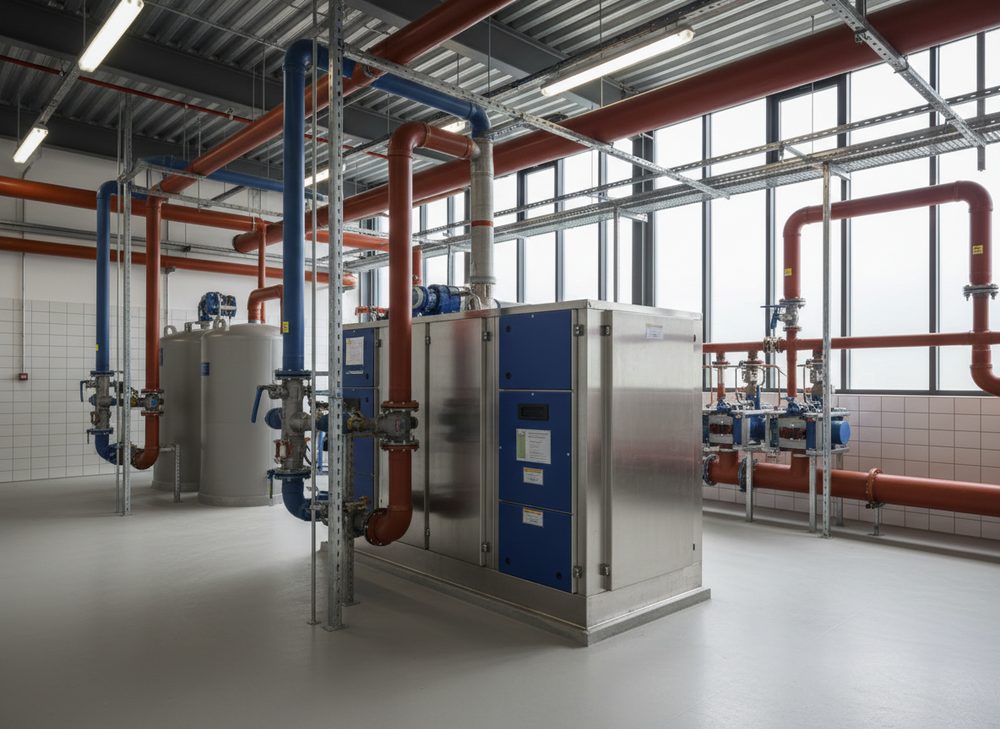

Waermepumpe 2
Waermeerzeugung — modulierende Kaskade, echter Jahres-COP 4-7. Teil der gläsernen Familie — wie BESS, Biogas, BHKW.
Wärmequelle → WP-Kaskade → Pufferspeicher → Verbraucher
Waermeerzeugung — modulierende Kaskade, echter Jahres-COP 4-7. Teil der gläsernen Familie — wie BESS, Biogas, BHKW.
Wärmepumpe 2 ist die zweite Stufe der Kaskade — sie wird zugeschaltet, wenn die Grundlast-WP an ihre Modulationsgrenze kommt. Mehrere kleine, modulierende Einheiten decken das Lastfenster (8 % Minimum) viel feiner ab als eine überdimensionierte Groß-WP (35 % Minimum).
So bleibt jede Einheit im effizienten Betriebspunkt statt zu takten (Kausalkette K08) — Taktung verschleißt Verdichter und drückt den COP.
Modulierende Waermepumpe(n), Kaskade 4x100 kW, Puffer (Schichtung):
Gewerke-Übersicht: die 12 Stationen →
Belegt an einer realen europäischen Bäder-Referenzanlage (anonymisiert).
Überschlag aus Mess-/Auslegungswerten. Nullbezug-Fenster real (gemessen).
Geerdet auf DIN 19643, VDI 2089, DGfdB und GEG 2024. Register-genau, keine erfundenen Zahlen.
Moderne Inverter-Pool-Luftwasser-Wärmepumpen erreichen am Nennpunkt (T_Quelle 26 °C, T_Senke 27 °C) COPs zwischen 14 und 18 (z.B. AquaForte InverterPro: 16,5; Microwell HP1500 Split: 17; Pontaqua Inverter+: 14). Diese Werte sind Marketing-Datenblatt-Werte am thermodynamisch günstigsten Betriebspunkt. Saison-COP (SCOP) liegt aufgrund Aufheizphasen, kühlerer Quellen und Stillstandsverluste bei 8-12. Pool-WPs mit Inverter modulieren typisch zwischen 30 % und 100 % der Nennleistung; einige Industrie-Modelle (Carrier 30RB, Stiebel WPL) bis 25 % Modulation. Quelle muss > 5 °C sein für Verdampfer-Funktion ohne Eisbildung.
Grundlage: Hersteller-Datenblätter (AquaForte, Microwell, Pontaqua)
Filter-Rückspülwasser ist die wertvollste Wärmequelle für Pool-WPs in Schwimmbädern. Temperatur: Becken-Soll minus 3-5 K (also bei Hallenbad 26 °C, Freibad 19 °C). Volumen: typisch 1× Filterbett-Volumen pro Tag, ca. 5-10 m³ pro Filter. Energiegehalt: bei 60 m² Rückspülbecken-Oberfläche und 25 °C Wasser ergeben sich 290 kWh/d nutzbare Wärme über die WP-Verdampfer-Schiene. Anbindung: Wärmetauscher zwischen Rückspülwasser und WP-Sole-Kreis verhindert Verschmutzung des WP-Verdampfers. Investition: ~10 k€ für Wärmetauscher + Steuerung.
Grundlage: DGfdB R 65.10 + Hersteller-Datenblätter
Bei Schwimmbädern mit stark variabler Wärmelast (Aufheizung Freibad April, Sommer-Nullbetrieb, Hallenbad ganzjährig) ist eine Kaskade aus mehreren modulierbaren Pool-WPs einer Groß-WP überlegen. Eine 500 kW-Industrie-LWWP mit Inverter min 30-40 % erreicht ein Lastfenster von 175-500 kW. Eine Kaskade aus 4 × 125 kW-Pool-WPs erreicht 37-500 kW (8 % Min) bei Stufenschaltung — wesentlich näher am tatsächlichen Lastprofil. Vorteile: Redundanz (Ausfall einer WP entspricht 25 % Leistungsverlust statt 100 %), bessere Modulation auf PV-Profil, geringere Taktung im Sommer-Schwachlastbetrieb.
Grundlage: VDI 4650 / DGfdB R 65.10
VDI 4650-1 definiert die saisonale Leistungszahl SCOP einer WP über das Jahr gemittelt. Wichtig: Aufheizphasen, Stillstandsverluste und Auxiliary-Verbraucher (Pumpen, Steuerung) sind eingerechnet. Realer SCOP für Pool-Inverter-LWWP an warmer Quelle: 8-12 (gegenüber Nennpunkt-COP 14-18). Faktoren, die SCOP drücken: tiefe Quelle im Winter (Außenluft), hohe Senke (Aufheizung Becken), häufiges Takten (Übergröße). Für ISEK-Antrag empfiehlt sich konservative SCOP-Annahme 8 — auch wenn 11,3 modellintern berechnet wurde, ist das eine Best-Case-Annahme.
Grundlage: VDI 4650-1 + DGfdB
BHKWs in Schwimmbädern waren in den 2010er Jahren Standard, sind heute mit WP-Konzepten wirtschaftlich meist unterlegen. BHKW-Vorteil: konstante Wärmegrundlast (Hallenbad ist ideal), Eigenstromproduktion. Nachteil: hohe spezifische Wärmegestehungskosten (~7 ct/kWh) gegenüber WP an warmer Quelle (~3 ct/kWh bei SCOP 10), keine ISEK-Förderung im Doppel mit BAFA-KWK, CO₂-Bilanz schlechter (Erdgas) als Strommix. Sinnvoll nur bei TWW-Hygiene-Anforderungen mit Hochtemperatur-Bedarf > 60 °C oder bei Spitzenlast-Backup. Referenzbad hat keine TWW-Hygiene-Spezial-Anforderung — BHKW nicht prioritär.
Grundlage: DGfdB + AGFW + Praxis
Dieselbe gläserne KI-Methode für Ihre Anlage — Verstehen, Live, KI, Nutzen. Sprechen wir darüber.
Per WhatsApp fragen → E-Mail schreibenGehört zum Gewerk
Dieses Bauteil ist Teil der Station Wärmeerzeugung. Wer den Überblick über das Gewerk sucht statt der Bauteil-Tiefe, fängt dort an: Wärmeerzeugung →
Der gleiche Grundgedanke wie in jeder Gewerke-Station: read-only mitlesen, nichts fernsteuern, nichts abfließen lassen.
Die Auswertung von Waermepumpe 2 läuft auf einem Rechner in Ihrem Haus. Angebunden wird read-only über Modbus, M-Bus oder die vorhandene Gebäudeleittechnik — ohne Eingriff in die Regelung. Das Sprachmodell, das Ihnen die Anlage erklärt, läuft ebenfalls lokal.
Damit verlässt kein Messwert und keine Betriebsinformation das Gebäude. Kein Cloud-Konto, kein Hersteller-Portal, keine Abhängigkeit von einer fremden Verfügbarkeit. Fällt die Internetverbindung aus, misst und rechnet das System weiter.
Mehr dazu: KI ohne Datenabfluss →
Was mitgelesen werden kann, kann auch eingeplant werden. Jede Schnittstelle wird je Hersteller belegt, nicht geraten.
Anlagentechnik: Modbus TCP/RTU und M-Bus an Zählern, Wechselrichtern, Wärmepumpen und Wärmemengenzählern; SunSpec bei PV-Wechselrichtern; die vorhandene GLT über ihre Schnittstelle.
Service-Roboter: Reinigungs- und Transportroboter melden Ladezustand, Ladeleistung und Einsatzzeit. Genau diese drei Größen machen sie planbar: Die Flotte lädt dann, wenn PV liefert oder der Preis unten ist — und nicht gleichzeitig mit der Lastspitze des Hauses.
Die Gewerke-Station Service-Roboter → zeigt das für das ganze Haus. Dort sind die Flottenwerte ausdrücklich als Planungswerte gekennzeichnet, nicht als Messung.
Jedes Bauteil ist ein Verbraucher im selben Netzanschluss. Was es zieht, entscheidet mit darüber, ob der PV-Strom im Haus bleibt, ob der Speicher gerade laden oder entladen sollte und ob die Viertelstunden-Spitze steht oder fällt.
Deshalb wird dieses Bauteil nicht für sich optimiert, sondern zusammen mit Erzeugung und Speicher.
PV Dach → · PV Stellplatz → · Batteriespeicher → · Lastmanagement →
