Frischluft
Lueftung/Entfeuchtung — mit WRG der stille Dauerlaeufer. Teil der gläsernen Familie — wie BESS, Biogas, BHKW.
Außenluft → Frischluft → WRG → Heizregister → Halle → Fortluft
Lueftung/Entfeuchtung — mit WRG der stille Dauerlaeufer. Teil der gläsernen Familie — wie BESS, Biogas, BHKW.

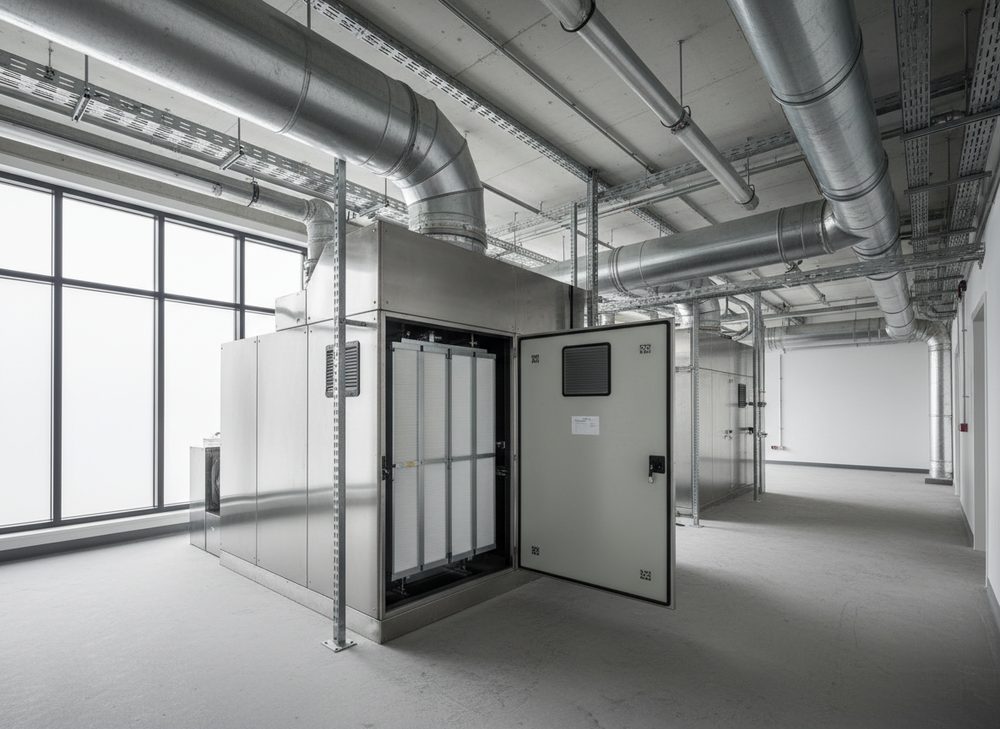

Die Zuluft bringt die aufbereitete Frischluft mit etwa 30 °C in die Halle und ist die Gegenseite der Abluft — beide zusammen bestimmen den Luftwechsel. Sie durchläuft Filter (mind. F7, DIN 1946-4), Wärmerückgewinnung und Heizregister, bevor sie einströmt.
Sie hält Temperatur und Feuchte der Halle im Sollband. Die Aufheizung der Zuluft ist nach der Verdunstung der zweitgrößte Wärmeposten des Bades.
Entfeuchtung mit Waermerueckgewinnung (DIN 1946-4, 36.000 m3/h):
Gewerke-Übersicht: die 12 Stationen →
Belegt an einer realen europäischen Bäder-Referenzanlage (anonymisiert).
Überschlag aus Mess-/Auslegungswerten. Nullbezug-Fenster real (gemessen).
Geerdet auf DIN 19643, VDI 2089, DGfdB und GEG 2024. Register-genau, keine erfundenen Zahlen.
VDI 2089 Bl.1 definiert das Sollklima Schwimmhalle: Lufttemperatur 30 °C ± 2 K, relative Feuchte 55 % ± 5 %. Außenluft-Volumenstrom mindestens 30 m³/h pro Person bei voller Belegung, mindestens 4 L/(s·m² Wasseroberfläche) im Grundmodus. Für Referenzbad mit 355 m² Hallenbad-Wasseroberfläche: 4 × 355 × 3,6 = 5.112 m³/h Mindestvolumen, real nach VDI-Empfehlung 16.000 m³/h für Komfort und Schadstoffabfuhr (Trihalogenmethane). Wärmerückgewinnung über Plattenwärmetauscher mit Effizienz 65-75 % Standard.
Grundlage: VDI 2089 Bl.1
Bei zu hoher Hallenfeuchte (rH > 65 %) wird traditionell die Außenluftrate erhöht — was im Winter den Wärmeverlust verdoppelt. Modern: Entfeuchtungs-Wärmepumpe (Sorptionsrad oder reversibler Verdichter), entzieht der Hallenluft direkt Wasser ohne Außenluft-Erhöhung. Investition 30-80 k€ je nach Größe, Amortisation 4-7 Jahre. Bei Referenzbad mit Hallenbad-Lüftung 16.000 m³/h und kalten Wintern könnte ein Sorptionsrad 30-50 % der Heizenergie für Lüftung sparen.
Grundlage: VDI 2089 Bl.1
DGfdB-Richtlinie R 65.10 setzt die Reihenfolge bei Sanierungen: 1) Verluste reduzieren (Hülle, Beckenabdeckung, Schwallbehälter dämmen, Lüftungs-WRG), 2) Wärme rückgewinnen (WRG, Abwasserwärme, Filter-Rückspülung als WP-Quelle), 3) Effizient erzeugen (WP > BHKW > Gas). Diese Hierarchie ist für ISEK-Anträge entscheidend: Fördermittelgeber prüfen, ob Verluste vor der Erzeugungs-Investition reduziert wurden. Konkret für Referenzbad: Schwallbehälter dämmen (K03), Nachtabdeckung Freibad (K10), RLT-WRG-Wartung (K01) müssen vor oder mit der WP-Installation umgesetzt sein.
Grundlage: DGfdB R 65.10
DIN 1946-4 regelt Lüftungstechnik mit hygienischen Anforderungen. Für Schwimmhallen: Filterklasse F7 minimum, Wartungsintervall 6 Monate. WRG-Plattenwärmetauscher müssen Tauwasser ableiten können. Hygiene-Inspektion alle 2 Jahre (Vermerk im Wartungsbuch). Schwimmhallen-spezifisch: durch Trichloramine korrosionsbeständige Materialien (V4A, Kunststoff) im Abluftstrom; Aluminium-WT sind nicht zulässig im Schwimmhallen-Lüftungs-Fortluftstrom.
Grundlage: DIN 1946-4
