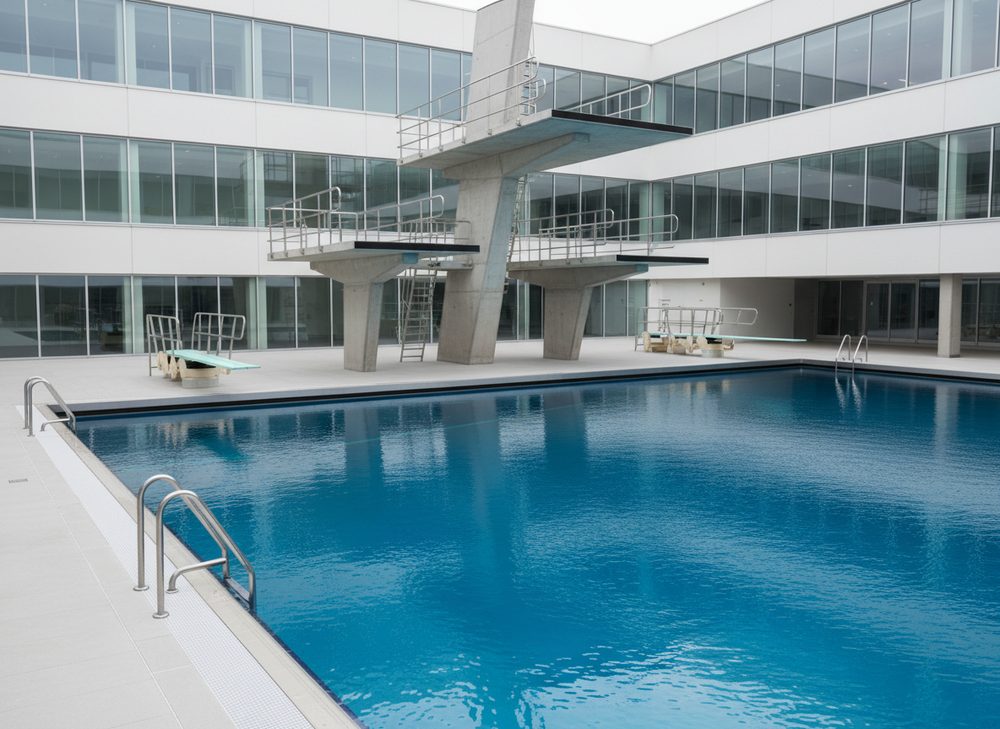

FB Sprungbecken
Freibad-Kreis — saisonal; Abdeckung und Solar-Gewinn sind der Hebel. Teil der gläsernen Familie — wie BESS, Biogas, BHKW.
Sonne/Wind → Freibecken → Abdeckung → Umwälzung → Sandfilter → Rückspülung
Freibad-Kreis — saisonal; Abdeckung und Solar-Gewinn sind der Hebel. Teil der gläsernen Familie — wie BESS, Biogas, BHKW.
Das Freibecken läuft nur in der Saison (ca. KW 20 bis September). Es gewinnt tagsüber Wärme aus der Sonne (Absorption ~0,82) und verliert sie nachts durch Abstrahlung in den klaren Himmel und tagsüber durch Wind (Konvektion).
Der größte Hebel ist die Beckenabdeckung: Sie stoppt Nacht-Abstrahlung und Verdunstung. Die KI wägt Solargewinn, Wind und Abdeckung gegeneinander ab und heizt bevorzugt mit PV-Überschuss.
Solar-Gewinn, Nachtabstrahlung, Wind, Beckenabdeckung als Hebel:
Gewerke-Übersicht: die 12 Stationen →
Belegt an einer realen europäischen Bäder-Referenzanlage (anonymisiert).
Überschlag aus Mess-/Auslegungswerten. Nullbezug-Fenster real (gemessen).
Geerdet auf DIN 19643, VDI 2089, DGfdB und GEG 2024. Register-genau, keine erfundenen Zahlen.
Nachtabdeckungen (Lamellenrollabdeckung, Schwimmplane) reduzieren in der Saison Verdunstung um 85 %, Strahlungsverlust nachts um 90 %, Konvektion bei Wind um 70 %. Material: PVC-laminiert (günstig, 5-10 J Lebensdauer) oder Polycarbonat-Lamellen (15-20 J, 2-3× Preis). Für Referenzbad-Freibad: 1.505 m² Wasseroberfläche × 100-150 €/m² inkl. Antrieb = 150-225 k€ — abhängig von Mehrteiligkeit (4 Becken einzeln oder ein großes System). NRW Klimaschutz 40 % Förderung möglich.
Grundlage: DGfdB + Hersteller (Grando, Coverstar, Hytex)
Außenbecken haben höhere Konvektions- und Strahlungsverluste. Konvektion: h_konv = 4 + 11 × v_Wind [W/(m²·K)] mit v in m/s. Bei Wind 1 m/s: h ≈ 15 W/(m²·K). Strahlung Nacht (klar): ~60 W/m² über 10 h Nachtdauer. Solarer Wärmegewinn Tag (Globalstrahlung × Absorptionsgrad 0,82 × 12 h) ist Abzugsposten — kann im Hochsommer den Wärmebedarf zu nahe Null reduzieren. Beckenabdeckung Nacht reduziert sowohl Verdunstung (-85 %) als auch Strahlungsverlust (-90 %).
Grundlage: VDI 2089 Bl.2
DGfdB-Richtlinie R 60.03 zur Aufheizung kommunaler Freibäder: Aufheizphase im April über 30 Tage mit Solltemp-Anhebung von 10 auf 22 °C; energiesparend ist langsame Aufheizung (45 Tage) oder Solar-Absorber als Vorheizstufe. Bei 2.508 m³ Wasser × 12 K × 1,16 kWh/(m³·K) = 34.928 kWh — verteilt auf 30 Tage 1.164 kWh/d Zusatzlast. Empfehlung: Aufheizen über Pool-Wärmepumpe mit warmer Quelle (Rückspülwasser, das schon vor Saisonstart auf 15 °C ist) statt Gas-Spitzenkessel. Dauer kann durch Beckenabdeckung verkürzt werden (Tags Solar-Eintrag, Nachts Verlustreduzierung).
Grundlage: DGfdB R 60.03
DGfdB-Richtlinie R 65.10 setzt die Reihenfolge bei Sanierungen: 1) Verluste reduzieren (Hülle, Beckenabdeckung, Schwallbehälter dämmen, Lüftungs-WRG), 2) Wärme rückgewinnen (WRG, Abwasserwärme, Filter-Rückspülung als WP-Quelle), 3) Effizient erzeugen (WP > BHKW > Gas). Diese Hierarchie ist für ISEK-Anträge entscheidend: Fördermittelgeber prüfen, ob Verluste vor der Erzeugungs-Investition reduziert wurden. Konkret für Referenzbad: Schwallbehälter dämmen (K03), Nachtabdeckung Freibad (K10), RLT-WRG-Wartung (K01) müssen vor oder mit der WP-Installation umgesetzt sein.
Grundlage: DGfdB R 65.10
Die NRW Klimaschutzförderrichtlinie des MKULNV fördert kommunale Klimaschutz-Investitionen mit 40 %. Anwendbar speziell auf Effizienz-Maßnahmen wie Beckenabdeckungen, LED-Beleuchtung, Pumpentausch. Antragsweg: Ministerium für Klimaschutz, Umwelt, Landwirtschaft, Natur- und Verbraucherschutz NRW. Mit ISEK-Förderung kombinierbar, sofern verschiedene Maßnahmen. Für Referenzbad: Nachtabdeckung Freibad (80 k€ Investition, 17 k€/a Einsparung) ideal — Payback mit dieser Förderung 2,8 a.
Grundlage: NRW Klimaschutzförderrichtlinie (MKULNV)
Dieselbe gläserne KI-Methode für Ihre Anlage — Verstehen, Live, KI, Nutzen. Sprechen wir darüber.
Per WhatsApp fragen → E-Mail schreibenGehört zum Gewerk
Dieses Bauteil ist Teil der Station Pool & Spa. Wer den Überblick über das Gewerk sucht statt der Bauteil-Tiefe, fängt dort an: Pool & Spa →
Der gleiche Grundgedanke wie in jeder Gewerke-Station: read-only mitlesen, nichts fernsteuern, nichts abfließen lassen.
Die Auswertung von FB Sprungbecken läuft auf einem Rechner in Ihrem Haus. Angebunden wird read-only über Modbus, M-Bus oder die vorhandene Gebäudeleittechnik — ohne Eingriff in die Regelung. Das Sprachmodell, das Ihnen die Anlage erklärt, läuft ebenfalls lokal.
Damit verlässt kein Messwert und keine Betriebsinformation das Gebäude. Kein Cloud-Konto, kein Hersteller-Portal, keine Abhängigkeit von einer fremden Verfügbarkeit. Fällt die Internetverbindung aus, misst und rechnet das System weiter.
Mehr dazu: KI ohne Datenabfluss →
Was mitgelesen werden kann, kann auch eingeplant werden. Jede Schnittstelle wird je Hersteller belegt, nicht geraten.
Anlagentechnik: Modbus TCP/RTU und M-Bus an Zählern, Wechselrichtern, Wärmepumpen und Wärmemengenzählern; SunSpec bei PV-Wechselrichtern; die vorhandene GLT über ihre Schnittstelle.
Service-Roboter: Reinigungs- und Transportroboter melden Ladezustand, Ladeleistung und Einsatzzeit. Genau diese drei Größen machen sie planbar: Die Flotte lädt dann, wenn PV liefert oder der Preis unten ist — und nicht gleichzeitig mit der Lastspitze des Hauses.
Die Gewerke-Station Service-Roboter → zeigt das für das ganze Haus. Dort sind die Flottenwerte ausdrücklich als Planungswerte gekennzeichnet, nicht als Messung.
Jedes Bauteil ist ein Verbraucher im selben Netzanschluss. Was es zieht, entscheidet mit darüber, ob der PV-Strom im Haus bleibt, ob der Speicher gerade laden oder entladen sollte und ob die Viertelstunden-Spitze steht oder fällt.
Deshalb wird dieses Bauteil nicht für sich optimiert, sondern zusammen mit Erzeugung und Speicher.
PV Dach → · PV Stellplatz → · Batteriespeicher → · Lastmanagement →
