Das gläserne Hotel · KAELTE

Kaltwassersatz

Kälte — Chiller, Rückkühlung, Abwärme. Teil der gläsernen Familie — wie BESS, Biogas, BHKW.

Kaltwassersatz
Kältebedarf → Kaltwassersatz → Verflüssiger → Rückkühlwerk
Gläsern in 4 Schritten

Verstehen → Live sehen → Was die KI macht → Ihr Nutzen

Schritt 1 von 4
1
Verstehen
2
Live sehen
3
Was die KI macht
✓
Ihr Nutzen

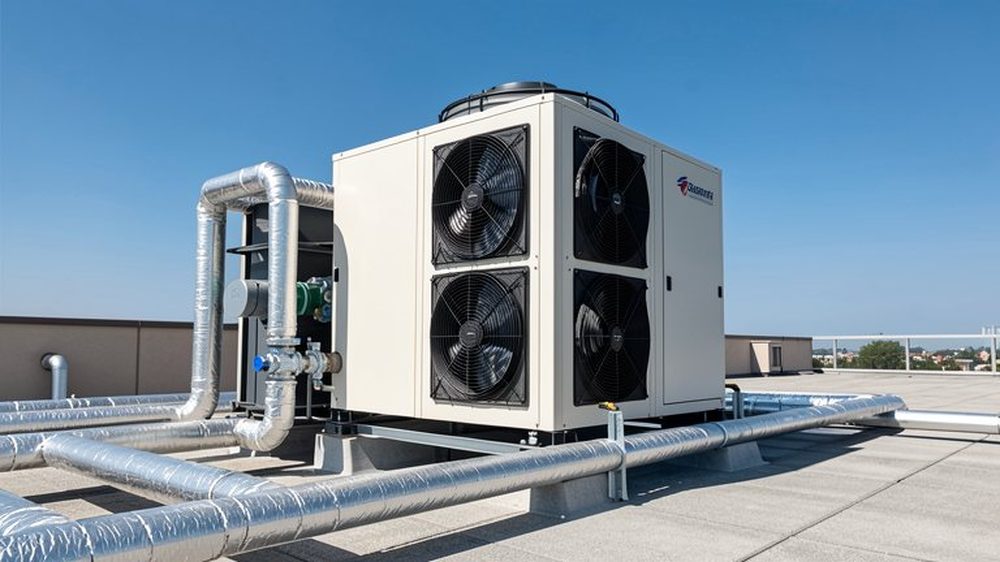

Was ist Kaltwassersatz?

Der Kaltwassersatz erzeugt Kaltwasser für Klimakälte und Prozesskühlung. Sein Wirkungsgrad (EER) ist keine Konstante: er hängt an der Kaltwassertemperatur, der Verflüssigertemperatur und dem Zustand der Wärmeübertrager.

Wichtig für die Praxis: Der EER wird selten gemessen. Er entsteht aus Kälteleistung geteilt durch elektrische Leistung — dafür braucht es beide Größen, nicht nur die Anzeige des Chillers.

Was hier gemessen wird

  • Kaltwasser Vor- und Rücklauf und Volumenstrom → Kälteleistung
  • Elektrische Leistung am Chiller-Abgang
  • Verflüssigertemperatur und Außentemperatur
  • EER als gerechnete Größe aus beidem

So binden wir das an — read-only

  • Kältemengenzähler im Kaltwasserkreis per M-Bus.
  • Modbus-Stromzähler am Chiller — die echte elektrische Aufnahme.
  • Chiller-Regelung per Modbus oder BACnet für Status und Sollwerte (nur lesend).

Schema (nativ, live)

Kälte — Chiller, Rückkühlung, Abwärme.

KältebedarfVerflüssigerRückkühlwerk

Gewerke-Übersicht: die 12 Stationen →

Live —

…
lädt

Was die KI macht

  • Rechnet den EER laufend und erkennt einen schleichenden Abfall.
  • Hebt die Kaltwassertemperatur so weit an, wie der Bedarf es zulässt.
  • Trennt Verschmutzung von Auslastung: sinkt der EER bei gleicher Last, liegt es nicht am Bedarf.
  • Stimmt die Chiller-Laufzeit auf PV-Stunden ab, wo Speichermasse vorhanden ist.

Belegt an einer realen europäischen Bäder-Referenzanlage (anonymisiert).

EER-Verlust in Euro

…

Überschlag aus Mess-/Auslegungswerten. Nullbezug-Fenster real (gemessen).

Normen & Regelwerk

Was die Normen fordern — Kaltwassersatz

Geerdet auf DIN 19643, VDI 2089, DGfdB und GEG 2024. Register-genau, keine erfundenen Zahlen.

Warum steht der EER nicht einfach in der Regelung?

Weil die Kälteleistung dort meist nicht gemessen, sondern aus Kennlinien geschätzt wird. Belastbar wird der EER erst mit einem Kältemengenzähler und einem Stromzähler — dann ist es eine gerechnete, aber gemessene Größe.

Grundlage: Anlagentechnik

Wie viel bringt eine höhere Kaltwassertemperatur?

Jedes Grad Anhebung entlastet den Verdichter spürbar. Wie viel genau, hängt an Anlage und Betriebspunkt — messbar wird es sofort, weil elektrische Leistung und Kälteleistung beide erfasst sind.

Grundlage: Anlagentechnik

Woran erkennt man einen verschmutzten Verflüssiger?

Die Verflüssigertemperatur steigt gegenüber der Außentemperatur stärker an als früher, und der EER fällt bei gleicher Kälteleistung.

Grundlage: Anlagentechnik
